Un profilé en U mal sélectionné ne se rattrape pas au montage. Nous constatons que la majorité des reprises sur ossature métallique proviennent de trois familles d’erreurs : confusion entre types de U, sous-dimensionnement de l’épaisseur et absence de vérification documentaire à la réception. L’acier en U pour ossature métallique semble standardisé, mais les écarts entre références normatives transforment un choix anodin en non-conformité structurelle.
Confusion entre UPN, UPE et U formé à froid : l’erreur qui fausse tout le dimensionnement
C’est le piège le plus fréquent et le plus coûteux. Trois familles de profilés portent le nom générique « U acier », mais leurs caractéristiques mécaniques divergent nettement.
Le UPN (U à ailes inclinées) présente des semelles dont les faces intérieures sont légèrement en pente. Il reste le profil historique de la construction métallique européenne, dimensionné selon l’EN 10365 pour les cotes nominales et l’EN 10279 pour les tolérances.
Le UPE (U à ailes parallèles) offre un meilleur moment d’inertie à poids comparable, grâce à ses semelles droites. Sur une ossature porteuse, substituer un UPN par un UPE de même hauteur sans recalculer la descente de charges revient à modifier la structure sans le savoir.

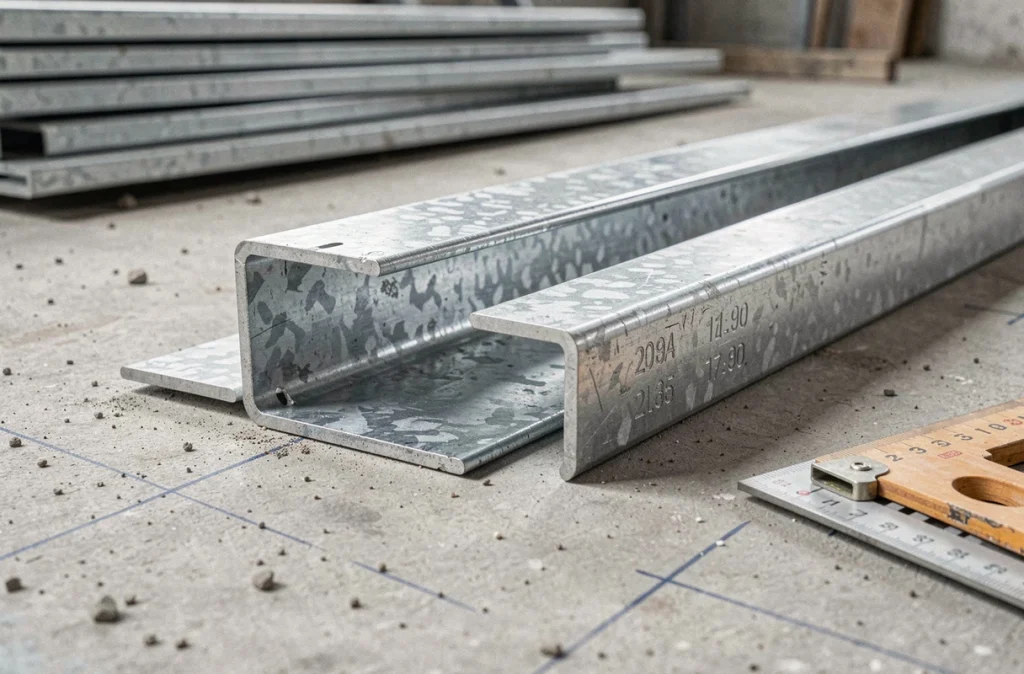

Le U formé à froid (profilé plié à partir de tôle) convient à l’habillage, au chemin de câbles ou à la structure secondaire légère. Il ne remplace jamais un laminé à chaud sur un poteau ou une traverse porteuse. Sa résistance au voilement local est inférieure, et son comportement sous charge concentrée diffère radicalement.
- Vérifier la désignation exacte sur le bon de commande : « U 100 » ne suffit pas, il faut « UPN 100 » ou « UPE 100 » selon le calcul de structure.
- Comparer systématiquement l’épaisseur d’âme et la largeur de semelle entre le plan de l’ingénieur et la fiche produit du fournisseur.
- Refuser tout profilé livré sans marquage CE ou sans certificat matière mentionnant la nuance (S235JR, S275JR, S355JR).
Épaisseur d’âme et nuance acier : deux paramètres sous-estimés sur les ossatures métalliques
Nous recommandons de ne jamais dissocier le choix de l’épaisseur de celui de la nuance. Un U en S235JR avec une âme de 5 mm ne se comporte pas comme un U en S355JR de même section : la limite élastique passe de 235 MPa à 355 MPa, ce qui autorise des sections plus compactes à résistance équivalente.
Sur une ossature de maison ou de bâtiment tertiaire, le réflexe consiste souvent à surdimensionner par sécurité. Le résultat : un surcoût matière, un poids propre supérieur qui sollicite davantage les fondations, et une découpe plus difficile en atelier.
L’erreur inverse existe aussi. Réduire l’épaisseur pour alléger le budget sans adapter la nuance expose la charpente à un risque de flambement local de l’âme sous charge ponctuelle, notamment aux appuis et aux points de fixation des contreventements.
Pont thermique et ossature métallique : un arbitrage structurel, pas un détail d’isolation
L’acier conduit la chaleur bien mieux que le bois. Sur une ossature métallique de maison, chaque montant en U crée un pont thermique linéaire. La résistance thermique globale de la paroi chute si les rupteurs ne sont pas intégrés dès la conception.
Ne pas traiter ce point au stade du dimensionnement oblige à des reprises d’isolation coûteuses après montage. Le choix du profilé U conditionne directement la stratégie d’isolation, notamment l’épaisseur de l’isolant extérieur ou la mise en place de rupteurs de pont thermique rapportés sur les semelles.
Traçabilité et conformité documentaire : l’angle mort des chantiers d’ossature acier
Le cadre réglementaire européen évolue vers une exigence de traçabilité dite « melt and pour », qui impose de documenter le pays où l’acier a été fondu et coulé, pas seulement le dernier pays de transformation. Pour un chantier d’ossature métallique, cela signifie que mélanger des lots de profilés U d’origines différentes sans vérification expose à une non-conformité documentaire.
En pratique, nous observons trois situations à risque :
- Réapprovisionnement en cours de chantier chez un second fournisseur sans demander le certificat matière 3.1 (EN 10204).
- Profilés livrés sans marquage lisible sur l’âme, rendant impossible la vérification de la nuance après découpe.
- Absence de correspondance entre la désignation sur le plan de structure et celle figurant sur le document de contrôle du lot.
Sur les projets soumis à la RE2020, la base INIES recense les données environnementales des produits de construction. Un profilé dont l’origine matière n’est pas traçable complique la rédaction de la fiche FDES et peut retarder le dépôt du dossier réglementaire.
Suivi des coûts de l’ossature métallique : l’index BT07 comme repère
Les prix de l’acier en U pour ossature métallique ne suivent plus une logique purement liée au cours de la matière première. L’INSEE publie l’index BT07, spécifique aux ossatures et charpentes métalliques, qui intègre la main-d’oeuvre, le transport et les consommables de soudage.
Commander un lot de profilés U sur la base d’un devis ancien sans vérifier l’évolution de cet index expose à un décalage budgétaire significatif, surtout sur les projets dont le planning s’étale sur plusieurs mois. Indexer le marché de charpente sur le BT07 reste la méthode la plus fiable pour sécuriser le prix entre la signature et la livraison.
Un profilé en U bien dimensionné, correctement identifié et tracé documentairement ne coûte pas plus cher qu’un profilé choisi à la hâte. La différence se joue avant la commande, pas sur le chantier.
